Díky využití propanových tepelných čerpadel je možné zajistit vysoké požadavky na teplotu a dodávku teplé vody pro sportovní centrum.
V rámci výstavby tenisového areálu SK Tenis Malšovice v Hradci Králové jsme dodali kompletní systém vytápění a ohřevu teplé vody pro polyfunkční objekt s hotelem, posilovnou a zázemím tenisového centra, stejně jako pro navazující tenisovou halu. Součástí řešení je kaskáda tepelných čerpadel Dimplex a nízkoteplotní podlahové vytápění ALPHATEC, které zajišťují efektivní provoz celého sportovního komplexu.

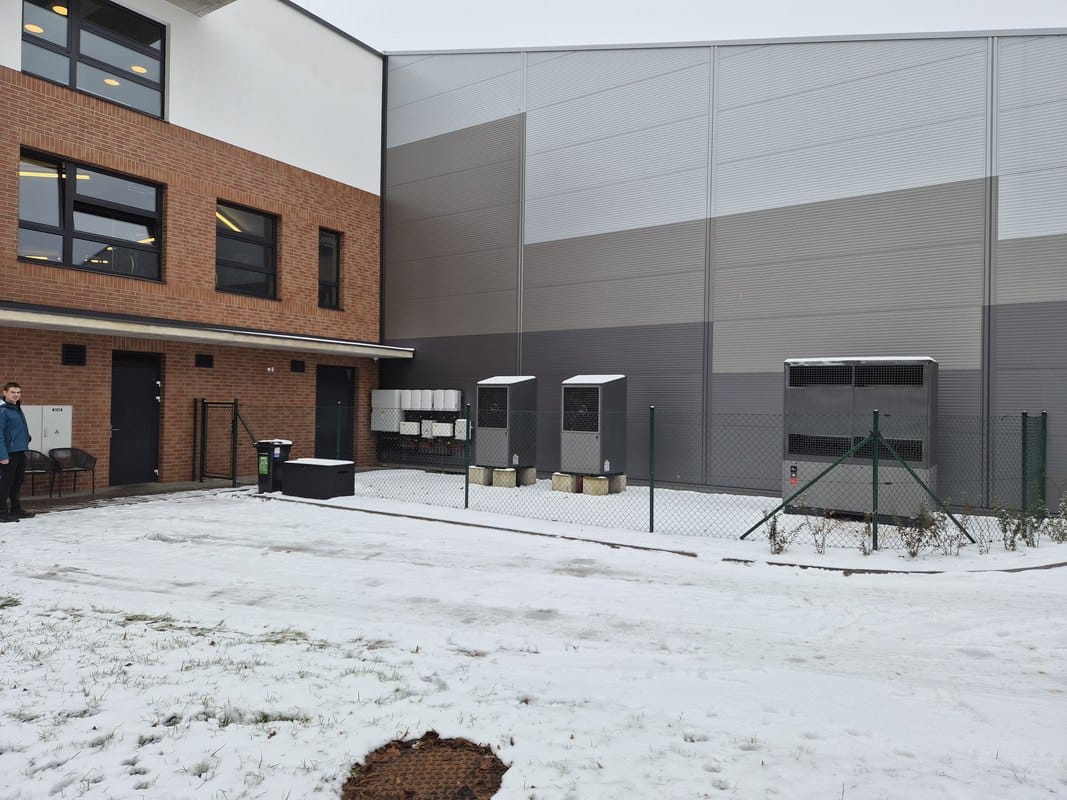

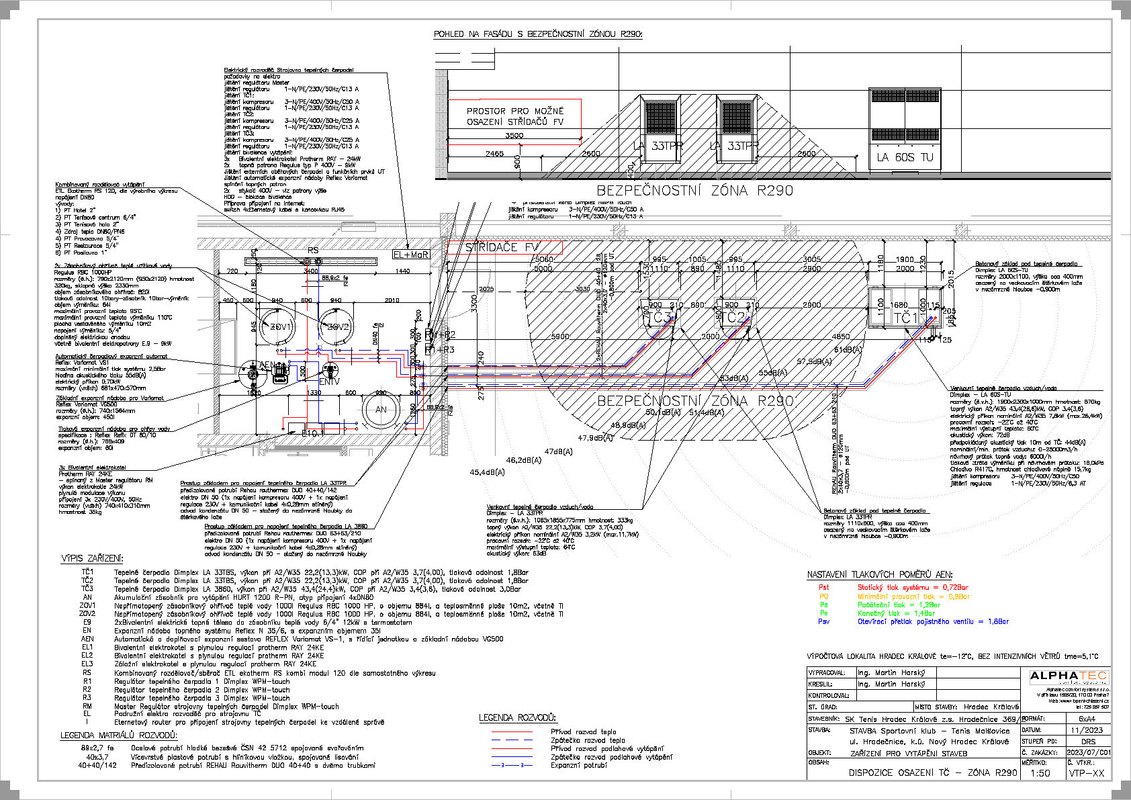

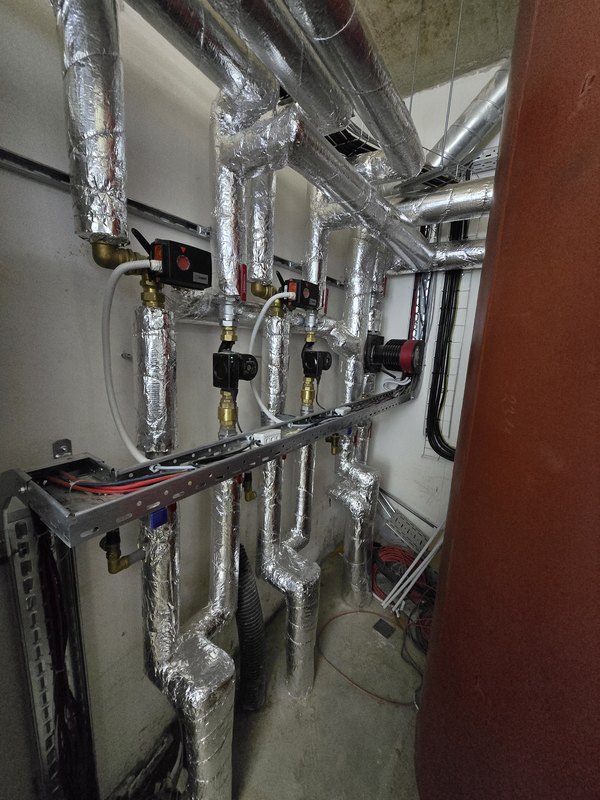

Polyfunkční objekt má tři nadzemní podlaží a celkovou vytápěnou plochu 1 633 m². Na něj navazuje nová tenisová hala s vytápěnou plochou 1 953 m². Výpočtová tepelná ztráta hlavního objektu činí 89,2 kW při venkovní teplotě –12 °C a denní spotřeba teplé vody dosahuje 5,6 m³. Pro zajištění komfortního vytápění byla navržena kaskáda tepelných čerpadel vzduch/voda tvořená hlavním strojem Dimplex LA 60S‑TU a dvojicí propanových tepelných čerpadel Dimplex LA 33TPR určených pro ohřev teplé vody i vytápění. Systém pracuje s návrhovým bodem bivalence –5 °C a je řízen kaskádním regulátorem Dimplex WPM Touch Master. Zálohu vytápění zajišťuje trojice elektrokotlů s celkovým výkonem 86 kW. Ohřev teplé vody je řešen dvojicí zásobníkových ohřívačů o objemu 2× 1000 l, které jsou díky propanové technologii schopny dosahovat teplot vyšších než 55 °C. Každý zásobník je vybaven záložní topnou patronou o výkonu 9 kW.

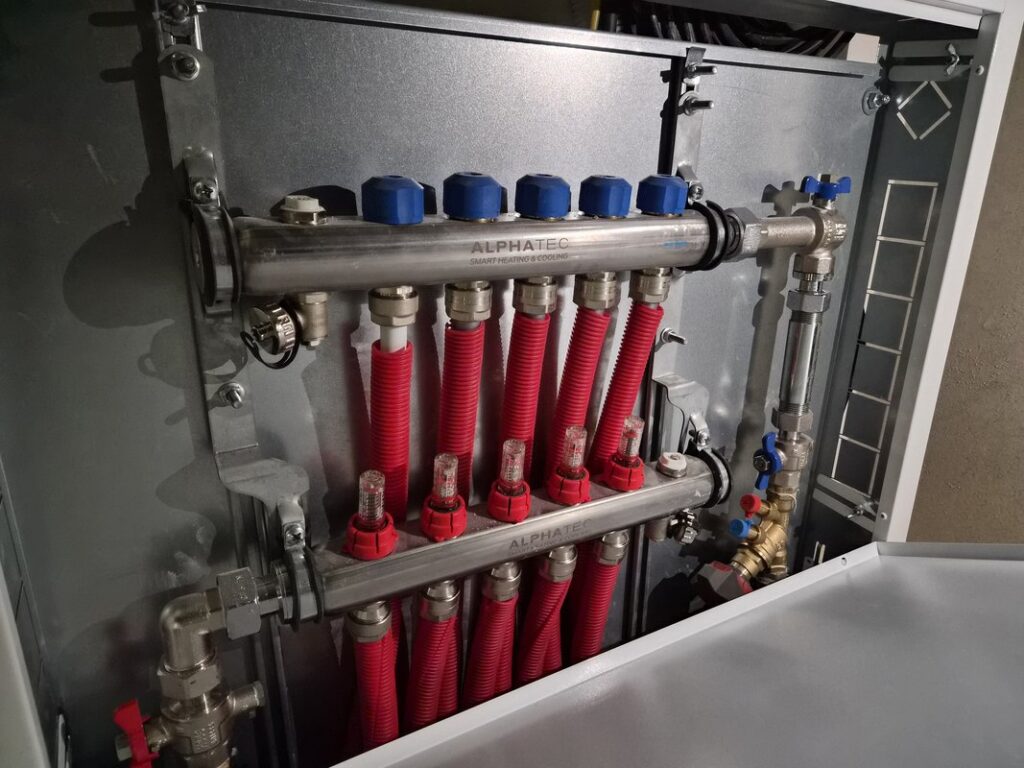

V hlavní budově je instalováno podlahové vytápění ALPHA 3X™ v tacker systému se systémovou fólií a trubkou ALPHATEC PE‑RT 16×2,0 kotvenou pomocí 3X spon velikosti M. Jednotlivé okruhy jsou napojeny na mosazné rozdělovače Alphatec TR. Systém je navržen s teplotním spádem 37/30 °C. Pro tenisovou halu bylo navrženo průmyslové podlahové vytápění ALPHA flex s trubkou ALPHATEC PE‑RT 20×2,0 kotvenou pomocí 3X spon velikosti L do podkladního extrudovaného polystyrenu. Smyčky jsou napojeny na nerezový průmyslový rozdělovač ROTH 6/4″ a systém je dimenzován s teplotním spádem 30/22 °C.

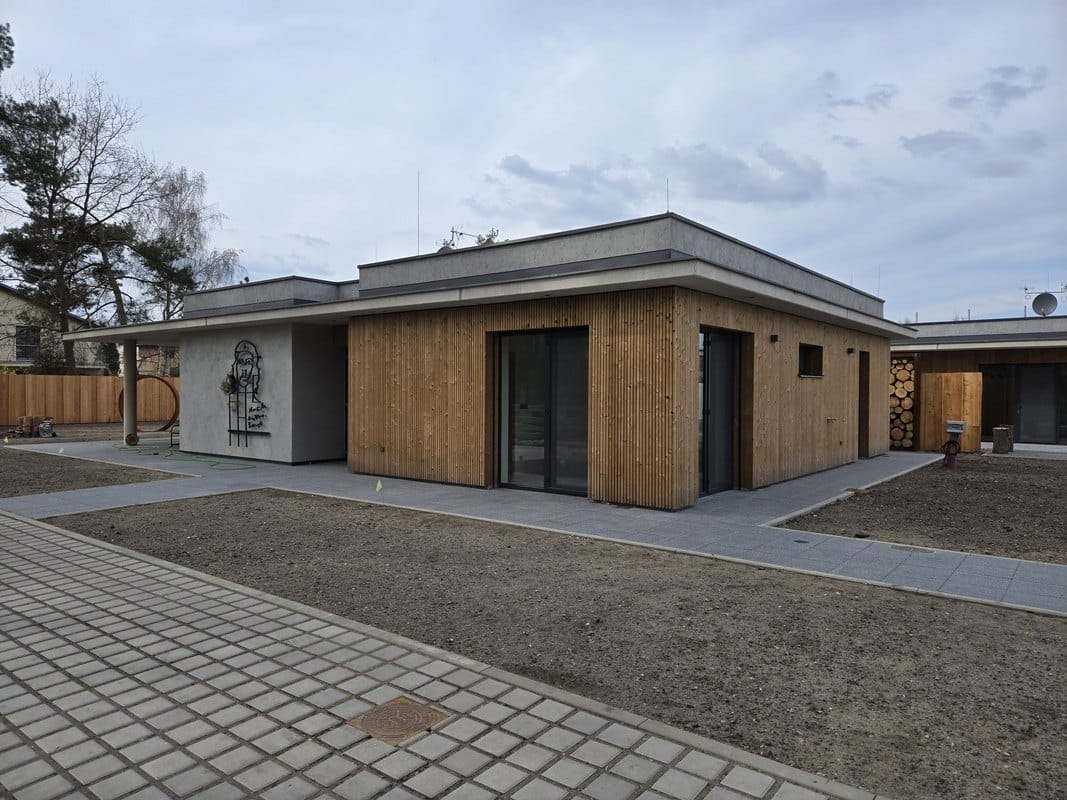

Součástí areálu jsou také dva samostatné domky trenérů, které jsou vytápěny systémem podlahového vytápění ALPHA 3X™. Zdrojem tepla jsou dvě tepelná čerpadla Dimplex LIA 0608HWCF s integrovaným zásobníkem o objemu 200 l. Vzhledem k použití bezdrátové zónové regulace Homematic IP je systém doplněn o taktovací zásobník a přepouštěcí ventil, aby byl zajištěn stabilní hydraulický provoz.
Celý systém byl uveden do provozu v prosinci 2024.
Na realizaci spolupracovali:
- Instalační partner: Cvejn s.r.o.
- Dodaná řešení: Podlahové vytápění ALPHATEC, tepelná čerpadla Dimplex, zónová regulace Homematic IP a projekční práce DRS
