Dodávka tepelných čerpadel o celkovém výkonu 300 kW pro vytápění a ohřev teplé vody v rámci projektu Vránův mlýn v Břeclavi.
V rámci výstavby rezidenčního komplexu Vránův mlýn v Břeclavi byly navrženy tři samostatné strojovny tepelných čerpadel, které zajišťují vytápění a ohřev teplé vody pro jednotlivé části areálu. Hlavní strojovna je vybavena kaskádou čtyř úsporných tepelných čerpadel vzduch/voda Dimplex LA 60S‑TU, druhá strojovna je osazena jedním tepelným čerpadlem stejného typu a třetí strojovna u samostatného tříbytového objektu využívá tepelné čerpadlo Dimplex LIA 0608BWCF.

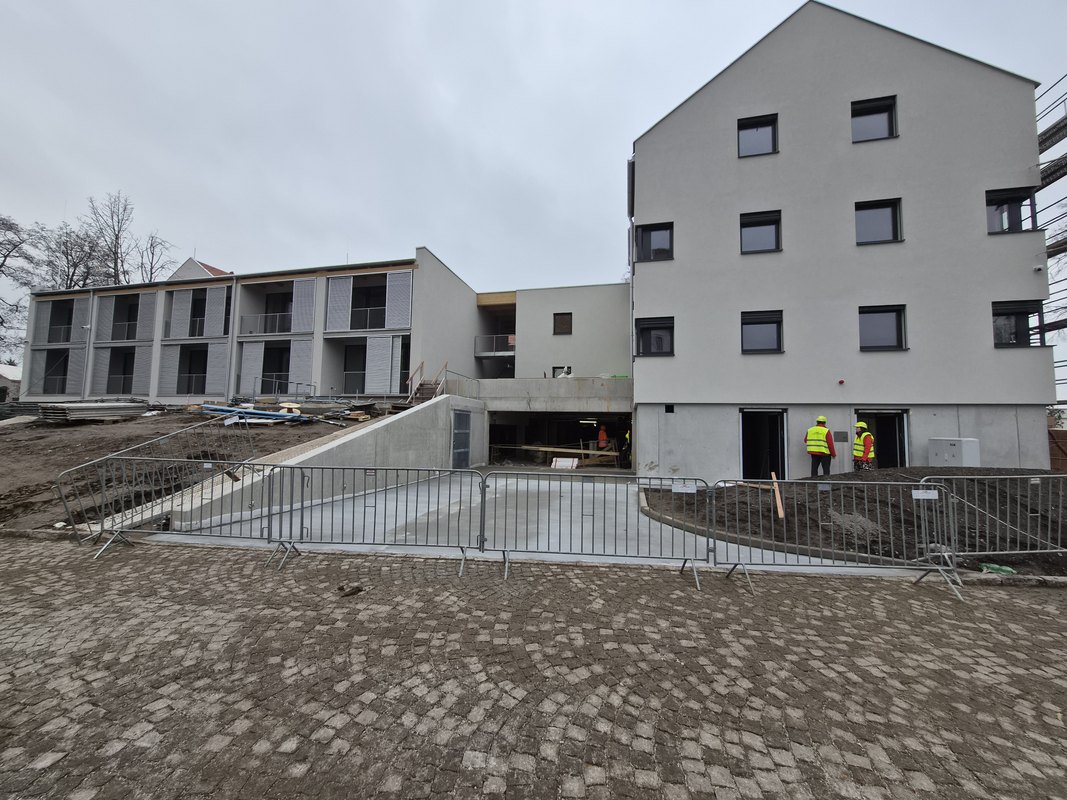

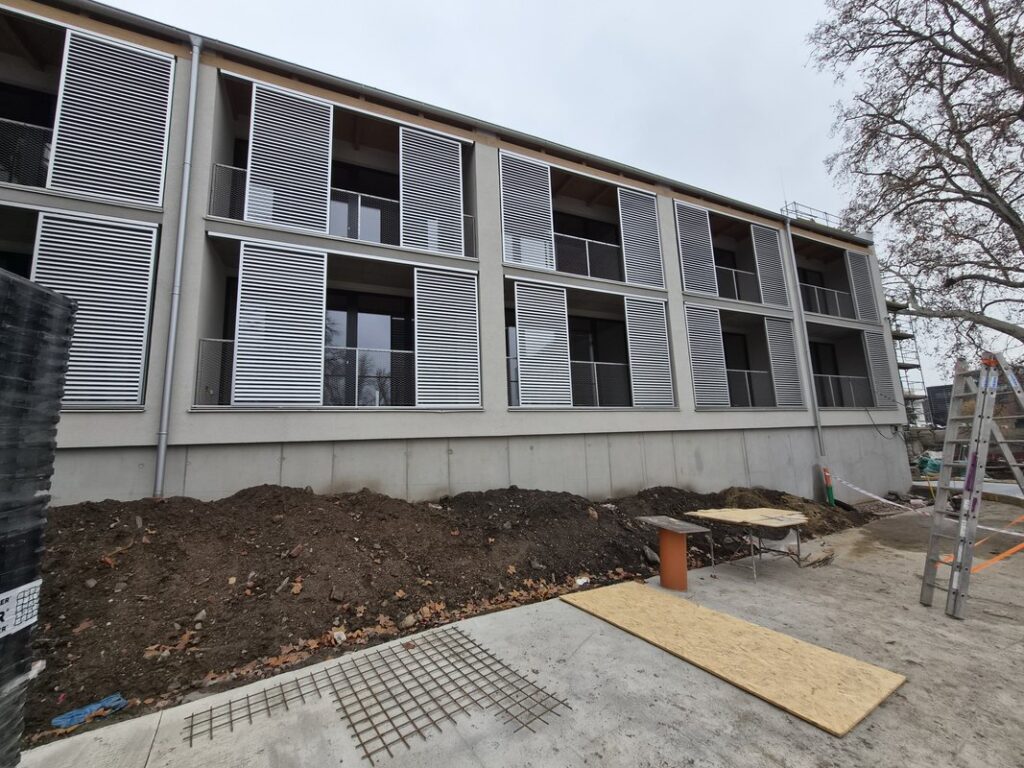

Hlavní obytný soubor se nachází na levé straně náhonu a tvoří jej čtyři objekty od dvoupodlažních po pětipodlažní jižní věž. Jedná se o přestavbu původních prostor historického Vránova mlýna. Celý soubor je podsklepený, s podzemními parkovacími stáními a strojovnou tepelných čerpadel. Vytápění je řešeno podlahovým systémem, přičemž strojovna byla hydraulicky upravena tak, aby bylo dosaženo minimálních provozních nákladů. Výpočtová tepelná ztráta hlavního obytného souboru činí 138 kW při venkovní teplotě –12 °C a výpočtová potřeba tepla na ohřev teplé vody je 50 kW.

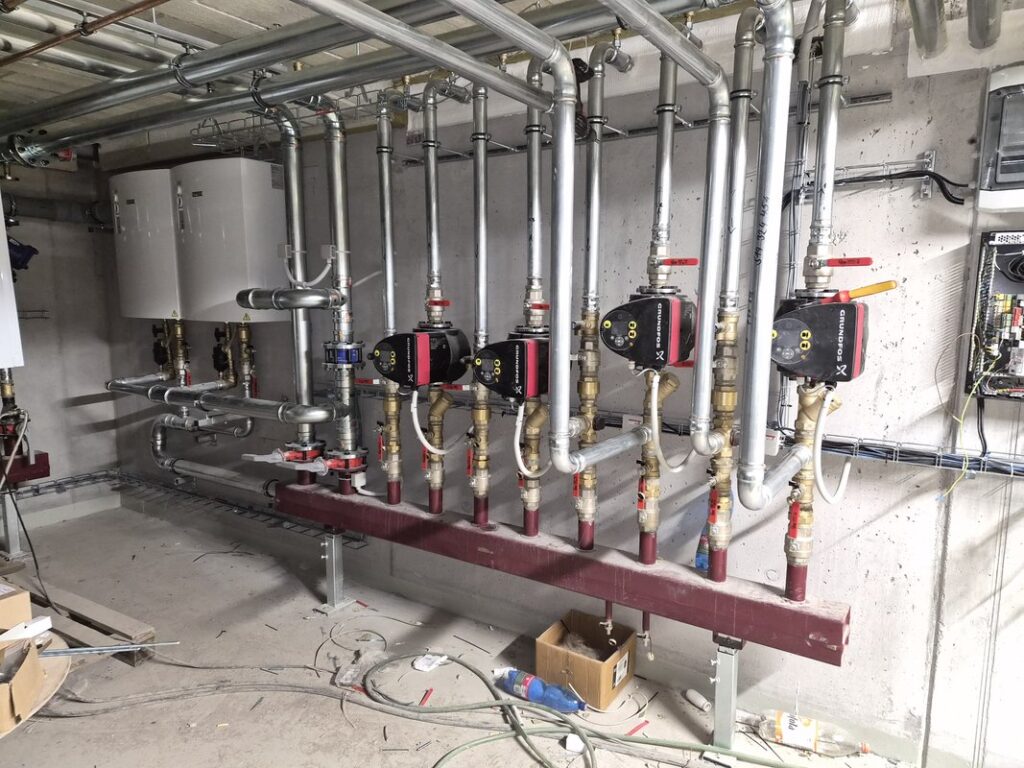

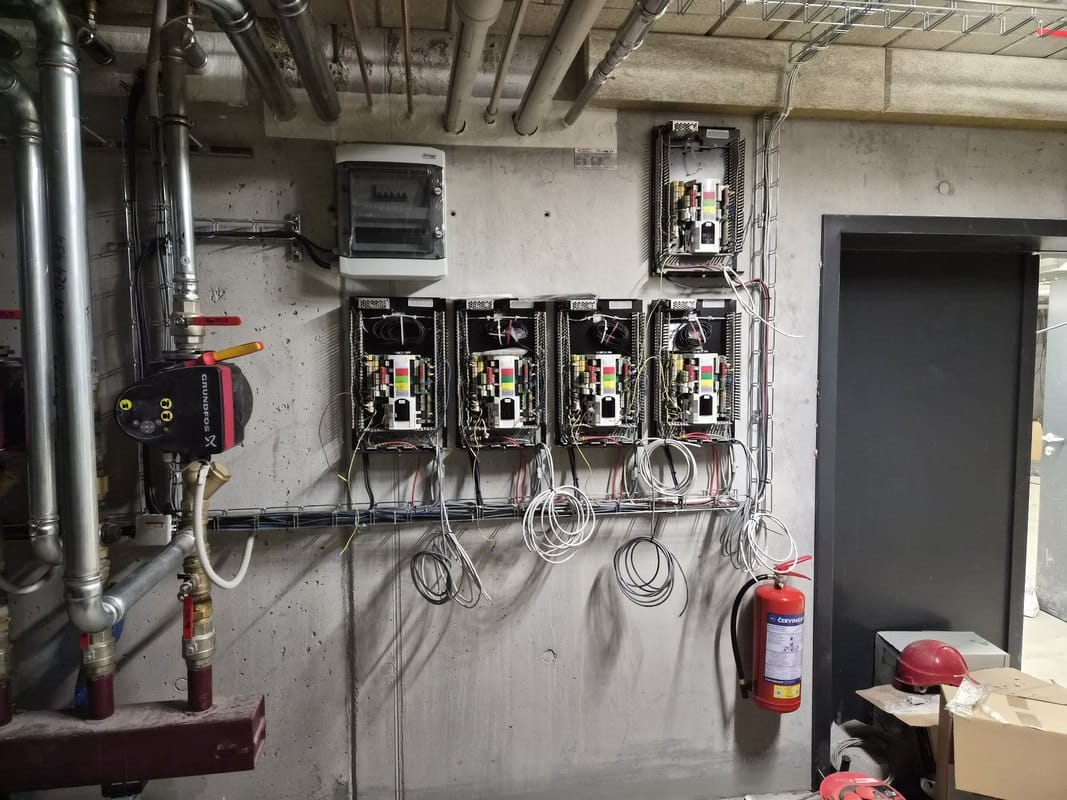

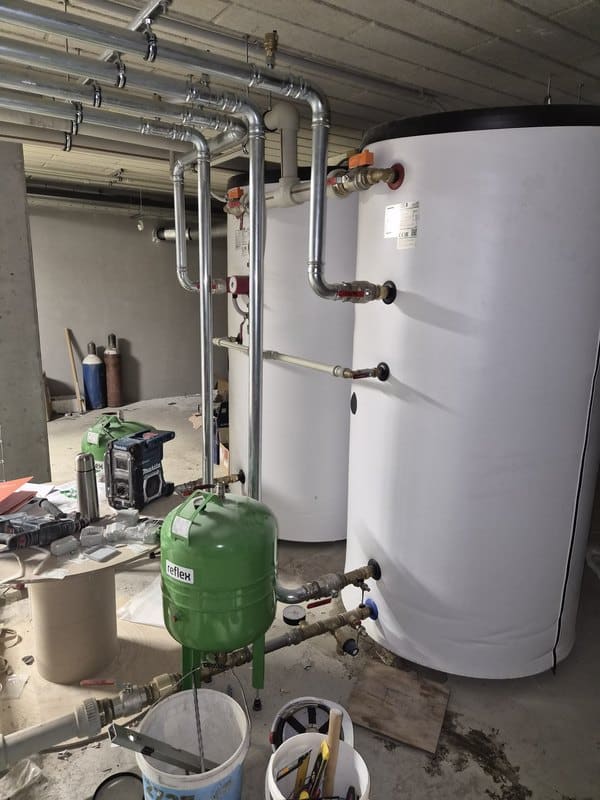

Pro zajištění komfortního a úsporného provozu byla navržena kaskáda tepelných čerpadel vzduch/voda Dimplex LA 60S‑TU s návrhovým bodem bivalence –7 °C. Řízení vytápění a optimalizaci provozu zajišťuje kaskádní regulátor Dimplex WPM Touch Master. Bivalenci a zálohu vytápění poskytuje dvojice elektrokotlů s celkovým výkonem 120 kW. Ohřev teplé vody je řešen dvojicí zásobníkových ohřívačů o objemu 2× 1000 l, předehřívaných tepelnými čerpadly. Každý zásobník je vybaven záložní topnou patronou o výkonu 9 kW.
Na pravé straně náhonu se nachází samostatný objekt severní věže, šestipodlažní budova s technickým zázemím v suterénu. I zde se jedná o přestavbu původních prostor Vránova mlýna. Byty jsou vytápěny podlahovým vytápěním, zatímco komerční jednotka – kavárna nad náhonem – je vytápěna otopnými tělesy v kombinaci s úpravou přiváděného vzduchu prostřednictvím vzduchotechnické jednotky. Strojovna byla hydraulicky upravena pro dosažení nízkých provozních nákladů. Výpočtová tepelná ztráta severní věže činí 40 kW při –12 °C.

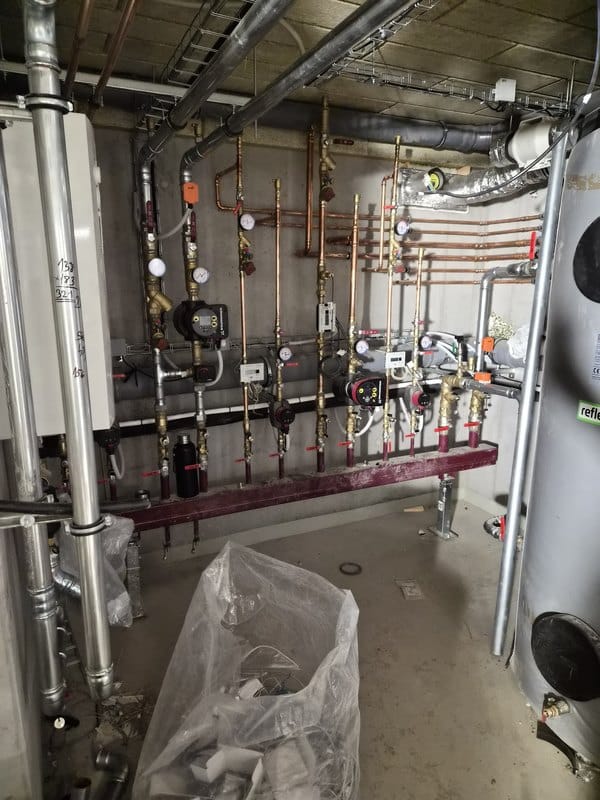

Pro severní věž bylo navrženo tepelné čerpadlo vzduch/voda Dimplex LA 60S‑TU s návrhovým bodem bivalence –7 °C. Bivalenci a zálohu vytápění i ohřevu teplé vody zajišťuje elektrokotel o výkonu 60 kW. Ohřev TUV je řešen v nepřímotopném zásobníkovém ohřívači o objemu 1000 l, předehřívaném tepelným čerpadlem.
Součástí areálu je také samostatný tříbytový objekt, který je vytápěn podlahovým systémem. Zdrojem tepla pro vytápění i ohřev teplé vody je tepelné čerpadlo vzduch/voda Dimplex LIA 0608BWCF s integrovaným zásobníkem o objemu 300 l. Hydraulická věž je doplněna taktovacím zásobníkem a přepouštěcím ventilem, aby byl zajištěn stabilní a úsporný provoz.
Uvedení do provozu: prosinec 2025.
Na realizaci spolupracovali:
- Instalační partner: Stavební firma PLUS s.r.o.
- Dodaná řešení: Tepelná čerpadla Dimplex
