V rámci veřejné zakázky na projekt design & build rekonstrukce kulturního domu a výstavby nového bytového domu v Dolním Dvořišti bylo zadavatelem požadováno snížení produkce CO₂ a provozních nákladů. Původní zadání počítalo s plynovými kotelnami a otopnou soustavou s radiátory, nicméně v soutěžním návrhu jsme předložili řešení založené na hybridních strojovnách tepelných čerpadel země/voda v kombinaci s bivalentním plynovým kotlem. Pro oba objekty byly navrženy samostatné strojovny. Pro kulturní dům s tepelným čerpadlem Dimplex SI 75TU. Pro bytový dům s tepelným čerpadlem Dimplex SI 50TU. U bytového domu jsme zároveň navrhli změnu otopné soustavy na podlahové vytápění ALPHA 3X™, které lépe odpovídá charakteru novostavby a umožňuje efektivní nízkoteplotní provoz. Návrh prošel výběrovým řízením a v rámci realizace jsme zpracovali projektovou dokumentaci i dodali kompletní technické řešení.

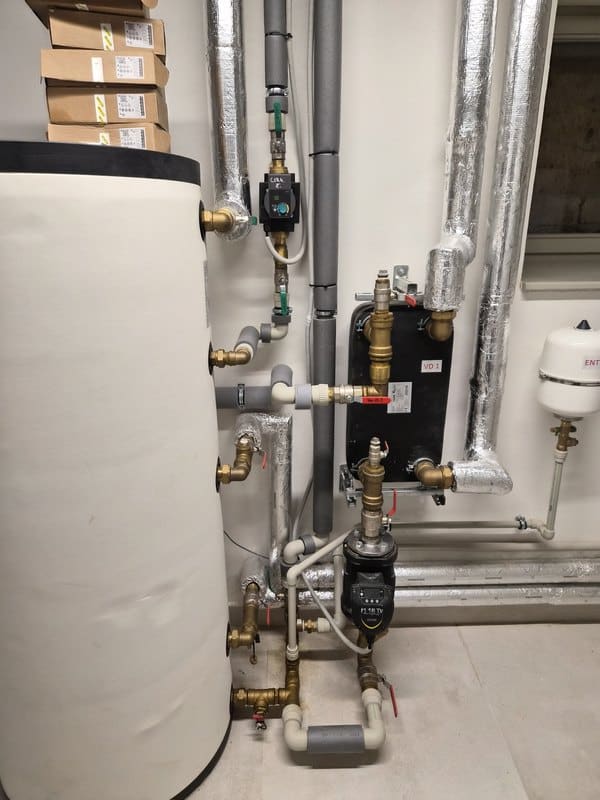

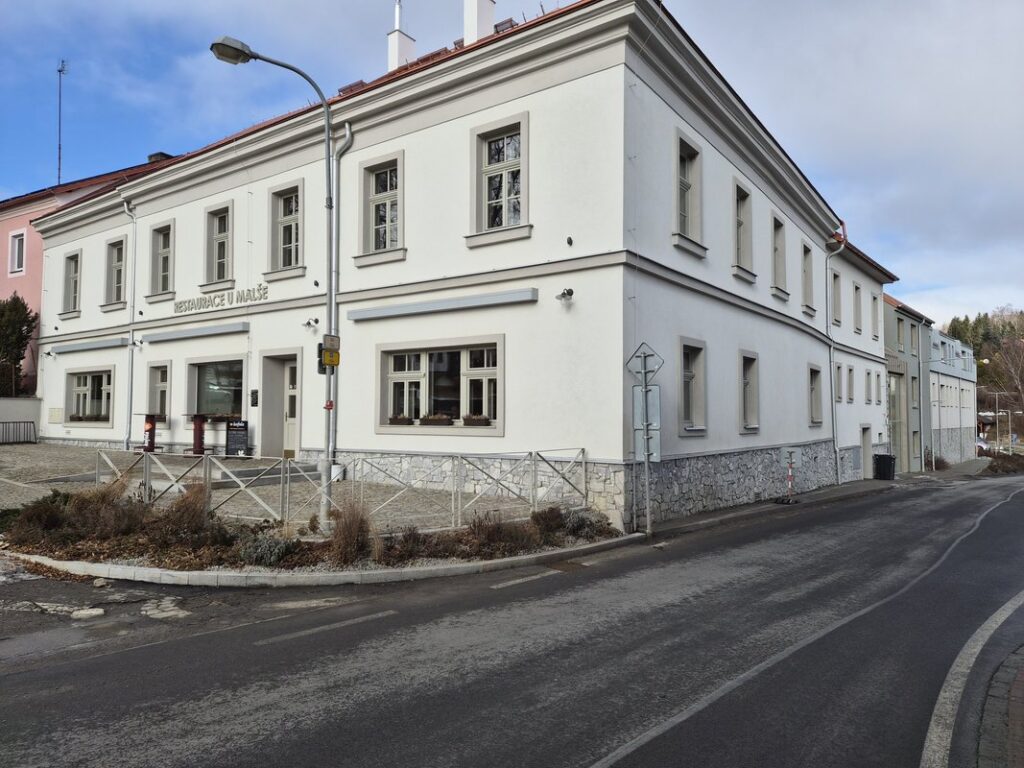

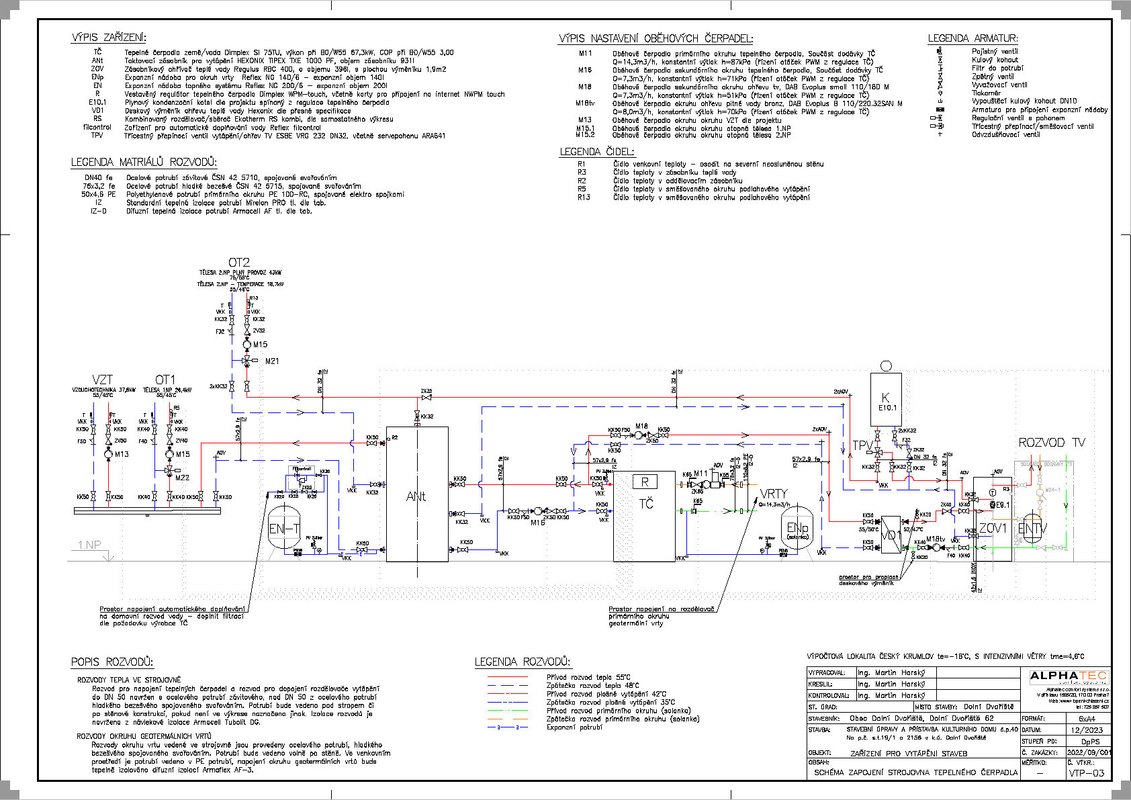

Rekonstruovaný kulturní dům je dvoupodlažní objekt s restaurací, kulturním sálem a provozním zázemím. Pro běžný provoz byla otopná soustava upravena na nižší teplotní spád navýšením teplosměnných ploch na otopných tělesech. Kulturní sál, který je využíván pouze příležitostně, zůstal na původním vysokoteplotním režimu. Strojovna s tepelným čerpadlem Dimplex SI 75TU s pěti geotermálními vrty v délce 5x200m, byla proto doplněna o bivalentní plynový kotel, který umožňuje krátkodobé navýšení teploty na 75/60 °C pro okruh sálu a zároveň postupné dohřívání akumulace vytápění, aniž by byl omezen provoz nízkoteplotních okruhů. Tepelné čerpadlo pracuje s nízkou teplotou zpátečky, zatímco plynový kotel odebírá zpátečku z úrovně výstupu z TČ, což zajišťuje, že se oba systémy vzájemně neovlivňují. Ohřev teplé vody je řešen přes deskový výměník do zásobníku o objemu 500 l, s elektrickou bivalencí 6 kW. Bivalence vytápění i ohřevu TUV je zajištěna plynovým kondenzačním kotlem o výkonu 49 kW. Výpočtová tepelná ztráta kulturního domu byla stanovena na 65 kW při venkovní teplotě –18 °C.

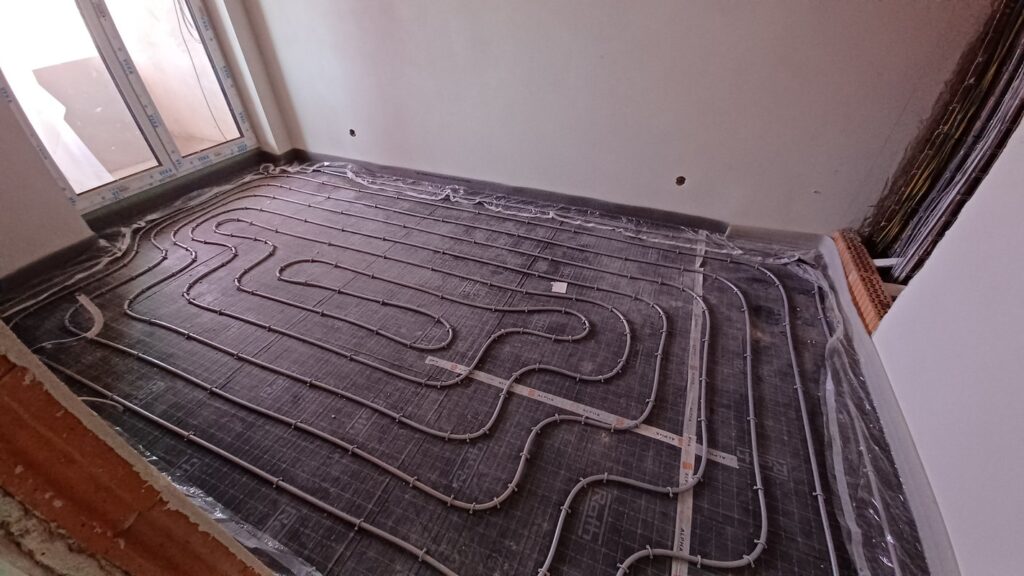

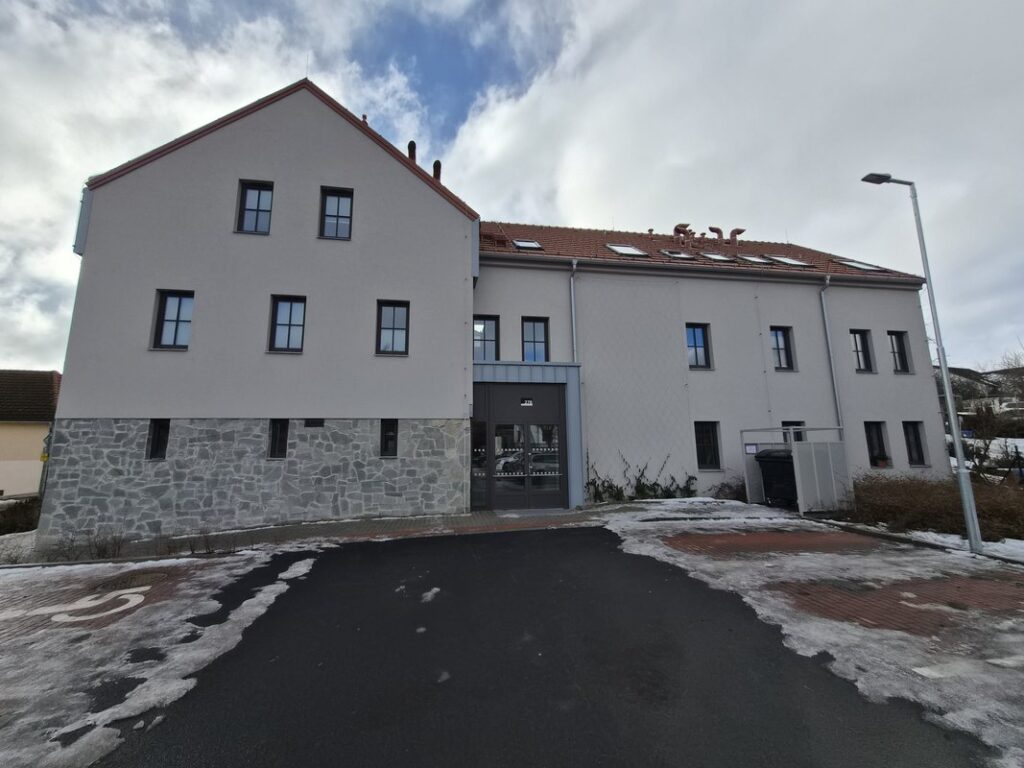

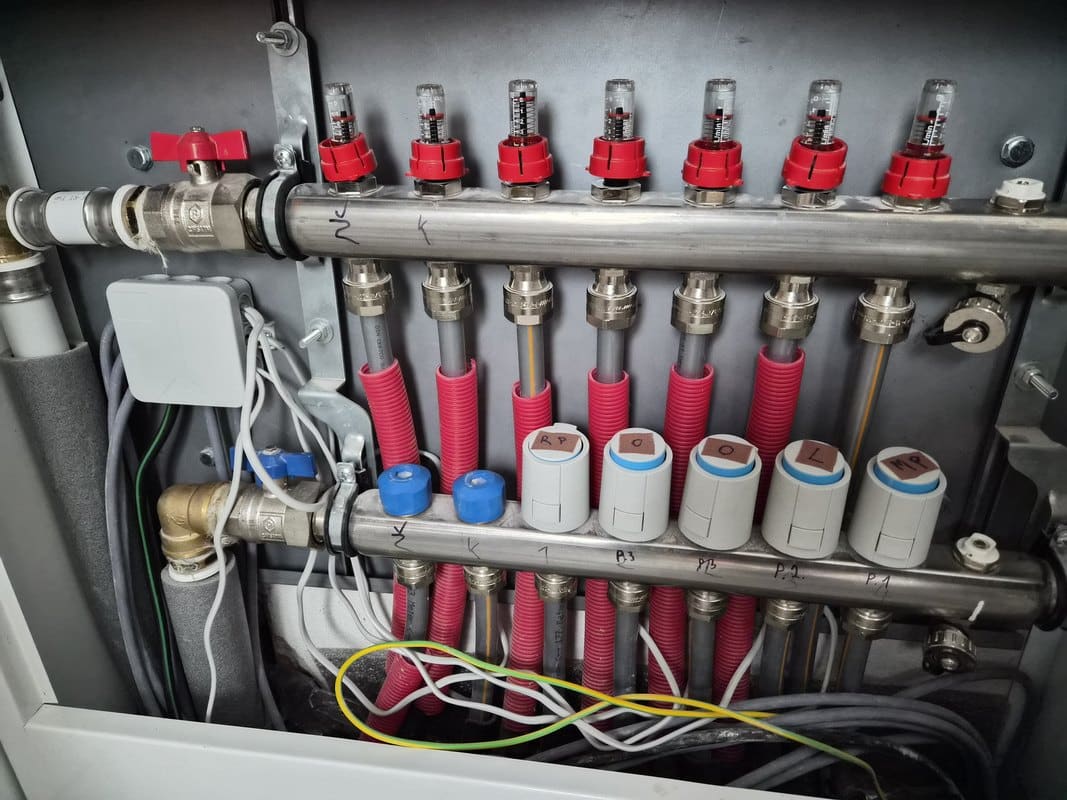

Novostavba bytového domu je třípodlažní objekt se čtrnácti nájemními byty a celkovou vytápěnou plochou 715 m². Vytápění je řešeno podlahovým systémem ALPHA 3X™ v tacker provedení se systémovou vrstvenou rolí 30‑3 s deklarovaným kročejovým útlumem a trubkou ALPHATEC PE‑RT 16×2,0 kotvenou pomocí 3X spon velikosti M. Smyčky jsou napojeny na mosazné rozdělovače Alphatec TR, na chodbách jsou instalovány patrové rozdělovače s měřením spotřeby. Pro zajištění komfortu je systém vybaven drátovou zónovou regulací Alpha Direct s prostorovými termostaty Analog 230 V. Návrhový teplotní spád podlahového vytápění je 43/37 °C. Výpočtová tepelná ztráta bytového domu činí 48,4 kW při –18 °C a denní spotřeba teplé vody je 1,9 m³.

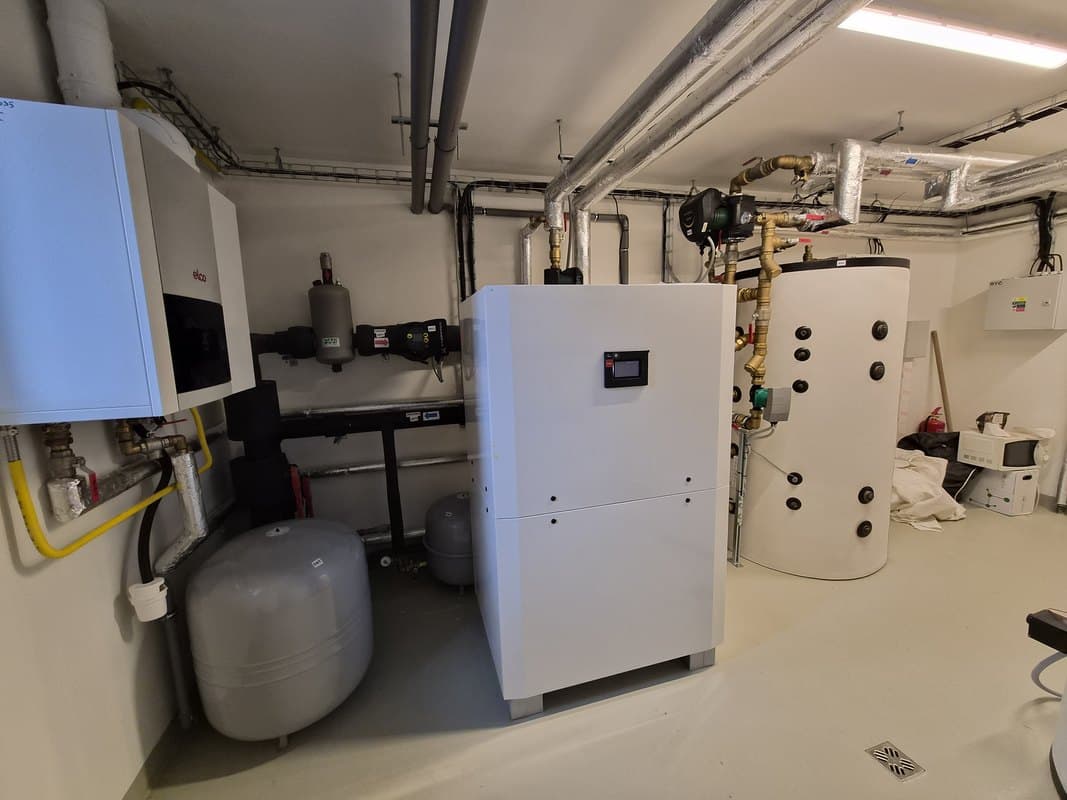

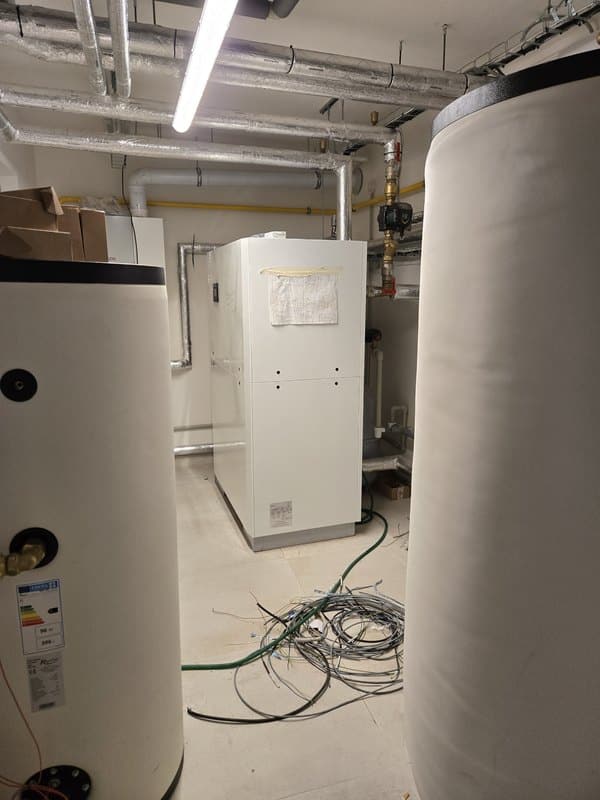

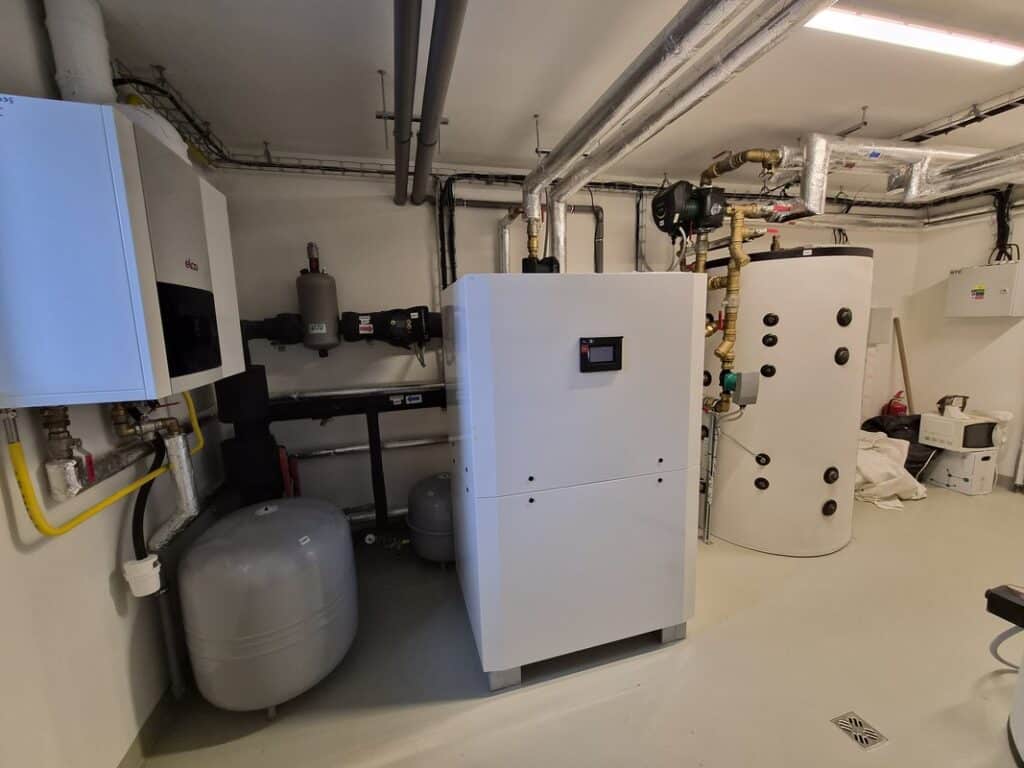

Pro bytový dům byla navržena hybridní strojovna s tepelným čerpadlem země/voda Dimplex SI 50TU s pěti geotermálními vrty v délce 5×200 m. Tepelné čerpadlo je navrženo v kombinaci s plynovým kondenzačním kotlem o výkonu 49 kW. Regulátor Dimplex WPM Touch řídí vytápění, ohřev teplé vody i spínání bivalence. Ohřev TUV je řešen zásobníkovým ohřívačem o objemu 1000 l, předehřívaným tepelným čerpadlem. Zásobník je vybaven bivalentní topnou patronou o výkonu 9 kW.
Uvedení do provozu: prosinec 2024, březen 2025.
Na realizaci spolupracovali:
- Instalační partner: ČIS, spol. s r.o.
- Dodaná řešení: Podlahové vytápění ALPHATEC, tepelná čerpadla Dimplex, zónová regulace Alpha Direct a projekce DRS, DSPS
